KMW
Kocioł nieprodukowany
Z uwagi na ROZPORZĄDZENIE MINISTRA ROZWOJU I FINANSÓW z dnia 1 sierpnia 2017 r. w sprawie wymagań dla kotłów na paliwo stałe, została zaprzestana produkcja tego modelu kotła. Więcej informacji można przeczytać pod adresem: www.zebiec.pl/rozporzadzenie-ministra-finansow-rozwoju/
Popularny kocioł miałowy
Kocioł KMW marki ZGM „Zębiec” SA to urządzenie grzewcze górnego spalania przystosowane do palenia miałem węglowym. Jeśli zajdzie taka potrzeba, można w nim palić również węglem lub drewnem. Sprawdza się doskonale w budynkach mieszkalnych i gospodarczych, pawilonach handlowych i garażach.
Wygodny wsyp opału
Łatwe uzupełnienie opału zapewniają duże drzwiczki, a spora komora paleniskowa zmieści paliwo potrzebne na ogrzewanie przez co najmniej 20 godzin. Taka stałopalność jest możliwa dzięki odpowiedniej komorze spalania, efektywnej konstrukcji wymiennika, a także zastosowanemu sterownikowi zapewniającemu równomiernie spalanie.
Bezpieczna praca
Nad pracą kotła czuwają zabezpieczenia i czujniki, które reagują w odpowiednich momentach i sygnalizują o awarii lub zagrożeniach. Kocioł KMW wyposażony jest standardowo w czujniki temperatury wody i spalin. To wszystko wpływa na osiąganą efektywność cieplną, a także bezpieczne korzystanie z urządzenia.
Efektywne spalanie

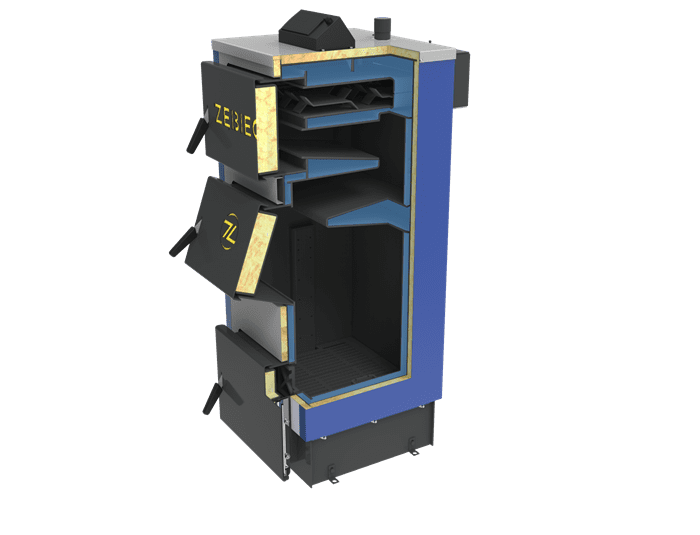

Kotły miałowe KMW są efektywnymi i popularnymi urządzeniami ogrzewającymi tysiące domów w Polsce. W tym modelu zastosowano nowoczesne rozwiązania, które zwiększają jego sprawność cieplną. W wersji podstawowej urządzenie wyposażone jest w wentylator nadmuchowy i sterownik, który utrzymuje stałą temperaturę w kotle. Wielopunktowy system doprowadzania powietrza zapewnia równomierne i długotrwałe spalanie, urządzenie więc pracuje dłużej i efektywniej bez konieczności ciągłego uzupełniania opału. Natomiast wymiennik kotła z atestowanej stali kotłowej izolowany jest wełną mineralną, dzięki czemu jeszcze bardziej zminimalizowana jest utrata ciepła.
Łatwość obsługi
Kotły miałowe produkowane przez ZGM „Zębiec” SA doceniane są za wysoką sprawność, efektywność grzewczą oraz wygodną obsługę. Łatwość czyszczenia i równie łatwa konserwacja to kolejne zalety, które sprawiają, że kotły KMW są doskonałym urządzeniem grzewczym dla wszystkich tych, którzy doceniają wygodę użytkowania.
Duża komora spalania.
Wysoka sprawność do 82%.
Atestowane blachy kotłowe P265GH.
Czujniki i systemy – czujnik temperatury wody wylotowej, czujnik temperatury spalin w kominie, mechaniczny ogranicznik temperatury wody w kotle (STB), czujnik temperatury wody w bojlerze.

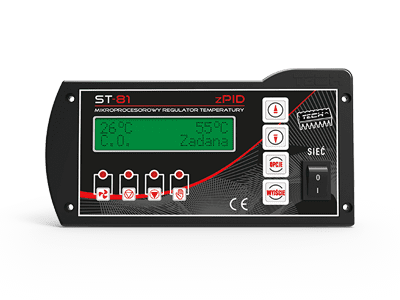

Elektroniczny sterownik regulujący pracę:
– pompy obiegowej wody c.o.,
– pompy c.w.u.,
– wentylatora nadmuchoweg.
24 miesiące na szczelność korpusu wodnego.
24 miesiące gwarancji na trwałość i sprawne działanie kotła.
12 miesięcy na czujnik temperatury spalin.
Miał węglowy | Węgiel kamienny | Drewno |
Kocioł | Wysokość | Szerokość | Głębokość | A | B | C | Czopuch | Komora zasypowa | Otwór zasypowy | F | G | ||||
D | E | Wysokość | Szerokość | Głębokość | Szerokość | Wysokość | |||||||||
KMW 16 | 1095 | 398 | 709 | 246 | 997 | 1155 | 170 | 170 | 377 | 224 | 397 | 212 | 167 | 178 | 412 |
KMW 23 | 1266 | 522 | 900 | 261 | 1135 | 1324 | 170 | 170 | 376 | 348 | 397 | 312 | 243 | 198 | 563 |
KMW 30 | 1438 | 530 | 850 | 93 | 1219 | 1428 | 170 | 170 | 409 | 346 | 500 | 312 | 243 | 207 | 583 |
L.p. | Wyszczególnienie | Jednostka miary | Wielkość kotła | |||
KMW 16 | KMW 23 | KMW 30 | ||||
1 | Znamionowa moc cieplna | kW | 16 | 23 | 30 | |
2 | Zakres pracy | kW | 5÷16 | 8÷23 | 10÷30 | |
3 | Paliwo podstawowe | miał węglowy | ||||
4 | Pojemność zasypowa komory paleniska | dm3 | 38 | 57 | 82 | |
5 | Pojemność wodna kotła | dm3 | ~57 | ~78 | ~115 | |
6 | Wymagany ciąg kominowy | Pa | 24÷34 | 25÷35 | 25÷35 | |
7 | Min. wysokość komina | m | 5 | 7,5 | ||
8 | Min. przekrój komina | cm x cm
Æ cm |
20×14
Æ 20 |
|||
9 | Wymiar czopucha | mm | 170×170 | |||
10 | Maks. ciśnienie pracy | bar | 1,5 | |||
11 | Maks. temperatura wody | °C | 90 | |||
12 | Sprawność cieplna pracy kotła z mocą nominalną | % | do 82 | do 82 | do 82 | |
13* | Stałopalność przy mocy nominalnej / minimalnej | h | ~9/~21 | ~10/~30 | ~11/~32 | |
14 | Króćce wody wylot/powrót | mm | Æ48,3×4 (1 1/2”) gwintowane | Æ60,3×4 (2”) gwintowane | ||
15 | Masa kotła bez wody | kg | 220 | 282 | 420 | |
16 | Wymiary gabarytowe kotła | wysokość | mm | 1095 | 1266 | 1438 |
szerokość | mm | 398 | 522 | 530 | ||
głębokość z czopuchem | mm | 709 | 900 | 850 | ||
17 | Zasilanie elektryczne | ~230V/50Hz | ||||
18 | Pobór mocy | regulator | W | 4 | ||
wentylator | W | 25 | ||||
19 | Stopień ochrony | regulator | IP 20 | |||
wentylator | IP 44 |
Kotły typu
„Zębiec” |
Moc
cieplna [kW] |
Powierzchnia pomieszczeń [m2] w zależności od współczynnika przenikania ścian budynku (docieplenia) | |||
U > 1 [W/m2K] | U ~ 0,7 [W/m2K] | U ~ 0,5 [W/m2K] | U ~ 0,3 [W/m2K] | ||
bez docieplenia | ~5 cm styropianu | ~8 cm styropianu | >10 cm styropianu | ||
KMW 16 | 5÷16 | 135 | 150 | 180 | 235 |
KMW 23 | 8÷23 | 200 | 230 | 270 | 350 |
KMW 30 | 10÷30 | 260 | 300 | 350 | 460 |
