Kocioł Perła 10-20 kW
KOCIOŁ PERŁA
Perła wśród nowoczesnych kotłów
Na czym polega układ recyrkulacji spalin w kotłach na paliwa stałe?
Układ recyrkulacji spalin polega na zawróceniu części spalin wychodzących z kotła oraz ich powrotne wprowadzone na palnik kotła w celu ich dopalenia i tym samym obniżenia emisji spalin. Skutkiem działania układu jest obniżenie pyłów (cząstek stałych), tlenku węgla i tlenku azotu i jednocześnie podniesienie sprawności kotła oraz klasy efektywności energetycznej. Zastosowanie takiego rozwiązania powoduje dostarczenie do komory spalania substancji takich jak para wodna i dwutlenek węgla, które mają większa pojemność cieplną od standardowego powietrza, co powoduje obniżenie temperatury spalania. Jednocześnie podczas procesu spalania obniża się zawartości tlenu co skutkuje obniżenie tlenków węgla CO i tlenków azotu NOx.
PROSTA I KOMPAKTOWA KONSTRUKCJA KOTŁA

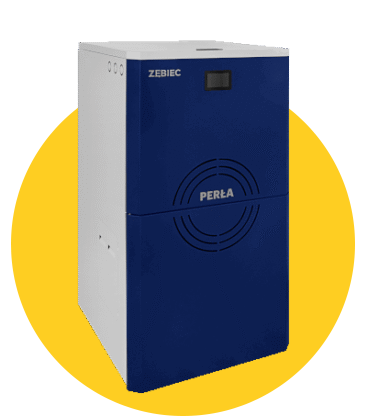

Kocioł PERŁA z wbudowanym zasobnikiem to nowość w ofercie kotłów pelletowych firmy Zębiec. Urządzenie wyróżnia kompaktowa, nowoczesna i estetyczna budowa. Dzięki niewielkim rozmiarom zajmuje niewiele miejsca i zmieści się praktycznie w każdej nawet najmniejszej kotłowni. Kocioł wyposażony jest w wbudowany zasobnik na pellet z możliwością powiększenia go o nadstawkę, dzięki której zwiększy się pojemność zasobnika. Istnieje również możliwość zmiany strony otwierania osłony drzwiczek, w celu optymalizacji miejsca w kotłowni.

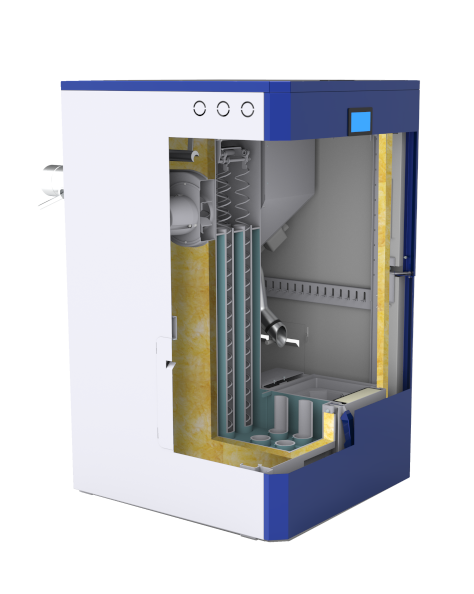

Nowoczesna trójciągowa budowa kotła oparta jest na bazie pionowego płomieniówkowego wymiennika ciepła. Spalanie pelletu odbywa się poprzez samoczyszczący, automatyczny palnik wrzutkowy. Kocioł na pellet PERŁA wyposażony jest w sterownik PELLO, który daje możliwość obsługi dwóch niezależnych obiegów grzewczych i rozszerzenia funkcji sterowania ciepłem w domu o dodatkowe moduły.
Kocioł Perła 20 kW posiada jedną z najwyższych sprawności na rynku 96,46%, sezonową emisję pyłów 16 mg/m3 oraz klasę efektywności energetycznej A++ (taką samą jak pompy ciepła).
gwarancji na szczelność korpusu wodnego*
*po spełnieniu warunków z Instrukcji Obsługi (ochrona powrotu)
gwarancji na sprawne działanie kotła
ATUTY
Zalety kotła Perła
Kompaktowa budowa
Innowacyjny i ekologiczny układ recyrkulacji spalin
Możliwość zmiany kierunku otwierania drzwiczek
Posiada mechaniczne czyszczenie wymiennika
Wysoka efektywność cieplna sięgająca 96,46%
Przystosowany do montażu w układzie otwartym jak i zamkniętym
Moduł internetowy w standardzie
Automatyczne rozpalanie, wygaszanie i czyszczenie palnika
automatyka
Sterowanie kotłem Perła
Sterownik PELLO
Pello to sterownik do zarządzania kotłami peletowymi. Sterownik posiada przejrzysty wyświetlacz dotykowy ułatwiający poruszanie się po menu. Zastosowane algorytmy spalania zapewniają łatwą obsługę oraz maksymalną automatyzację procesu spalania. Zintegrowany moduł internetowy pozwala na zarządzanie sterownikiem zdalnie za pomocą komputera czy urządzeń mobilnych.
Możliwości sterownika:
- automatyczne rozpalanie paleniska – obsługa grzałki
- funkcja automatycznego czyszczenia palnika
- sterowanie dwoma podajnikami – podajnik wewnętrzny oraz podajnik ze zbiornika
- obsługa wbudowanej zapalarki
- detekcja płomienia – czujnik płomienia
- temperatura spalin
- obsługa wentylatora nadmuchowego i wyciągowego
- pomiar temperatury palnika
Moduł radiowy RM1
Po zainstalowaniu modułu radiowego RM1, sterownik Pello umożliwia zarządzanie zużywanym ciepłem. Możemy bezprzewodowo zarządzać ogrzewaniem z wykorzystaniem radiowych głowic termostatycznych, czujników temperatury i wilgotności oraz listew sterujących ogrzewania podłogowego.
TH2 Radiowa głowica termostatyczna
- Głowica steruje zaworem regulacyjnym w Twoim grzejniku
- Mierzy temperaturę w pomieszczeniu (wbudowany czujnik)
- Wbudowany regulator temperatury PID
- Precyzyjne utrzymywanie temperatury zadanej
- Wbudowany czujnik temperatury
- Wskazanie stopnia otwarcia zaworu w %
- Automatyczne zamknięcie zaworu przy nagłym spadku temperatury np. przy otwartym oknie
- Ochrona przed zamarzaniem
- Automatyczna adaptacja na zawór
- Ostrzeżenie o niskim poziomie baterii
- Możliwość stosowania redukcji zaworów
BT4 / BT5B Radiowy czujnik temperatury i wilgotności TRH
- Czujnik TRH mierzy temperaturę i wilgotność
- Zebrane dane przesyła do sterownika
- Może sterować głowicą TH2
- Może sterować listwą HB2
- Może być zastosowany jako czujnik wewnętrzny dla obwodu CO.1 i CO.2
- Wysoka dokładność pomiaru temperatury i wilgotności
- Niewielki rozmiar urządzenia
BT2 Radiowy czujnik temperatury zewnętrznej
- Czujnik mierzy temperaturę zewnętrzną i przesyła dane do sterownika
- Umożliwia sterowanie temperaturą na kotle i za zaworem poprzez krzywą grzania – tzw. pogodówka
- Może być zastosowany jako czujnik dla obwodu CO.1 i CO.2
- Umożliwia automatyczne przełączanie pomiędzy trybami pracy zima/lato
HB2 Radiowa listwa do ogrzewania podłogowego
Sterownik HB2 przeznaczony jest do sterowania siłownikami termoelektrycznymi zasilanych napięciem 230V, pompy obiegowej oraz stykiem bezpotencjałowym. Urządzenie jest częścią systemu zarządzania ciepłem i komunikuje się z modułem radiowym RM1.
- Umożliwia sterowanie siłownikami termoelektrycznymi 230VAC na podstawie wskazań zewnętrznych czujników temperatury
- Listwa obsługuje do 12 siłowników
- Umożliwia sterowanie pompą obiegową rozdzielacza
- Umożliwia podłączenie sterowania źródłem ciepła – posiada styk bezpotencjałowy (przekaźnik)
CECHY
Parametry kotła Perła
| Wyszczególnienie | J.m. | PERŁA 10 | PERŁA 20 |
|---|---|---|---|
| Klasa efektywności energetycznej | A++ | A++ | |
| Znamionowa moc cieplna | kW | 10 | 20 |
| Współczynnik efektywności energetycznej | 125 | 125 | |
| Sprawność cieplna | % | do 95,97 | do 96,46 |
| Paliwo podstawowe | pellet drzewny | pellet drzewny | |
| Zakres pracy | kW | 2,96÷10,45 | 5,38÷20,54 |
| Pojemność komory zasobnika bez nadstawki/z nadstawką* | dm3/kg | [60/43] / [140/98] | [85/60] / [172/122] |
| Pojemność wodna kotła | dm3 | 40 | 93 |
| Wymagany min. ciąg kominowy | Pa | 20 | 15 |
| Minimalna wysokość komina | m | 5 | 5 |
| Minimalny przekrój komina | cm x cm øcm |
14 x 14 ø16 |
14 x 14 ø16 |
| Średnica czopucha | mm | ø 100 | ø 100 |
| Maksymalne ciśnienie robocze | bar | 2 | 2 |
| Maksymalna temperatura wody | °C | 85 | 85 |
| Temperatura spalin przy pracy z mocą nominalną | °C | 87 | 89 |
| Stałopalność przy mocy nominalnej i minimalnej/z nadstawką* | h | 25÷84 / 57÷190 | 18÷58 / 35÷116 |
| Króćce wody wylot/powrót (gwintowane) | mm | 1” GZ | 1” GZ |
| Masa kotła bez wody | kg | 245 | 315 |
| Zasilanie elektryczne | 230V/50Hz | 230V/50Hz | |
| Maksymalny pobór mocy** | W | 352,5 | 352,5 |
| Klasa kotła wg PN EN 303-5:2021-09 | Klasa 5 | Klasa 5 |
*dane orientacyjne zależne od gęstości nasypowej, wartości opałowej, sortymentu itp.
** z czego moc grzałki elektrycznej wynosi 300W tylko podczas rozpalania.

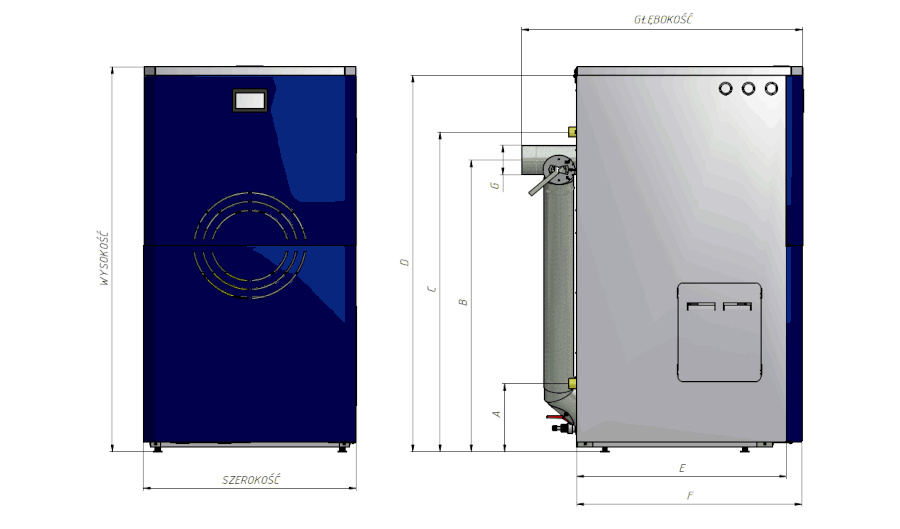

| KOCIOŁ | Wysokość | Wysokość z nadstawką | Szerokość | Głębokość | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PERŁA 10 | 1200 | 1600 | 610 | 895 | 240 | 900 | 985 | 1168 | 633 | 690 | Ø100 |
| PERŁA 20 | 1350 | 1600 | 742 | 982 | 240 | 1022 | 1120 | 1318 | 733 | 790 | Ø100 |
| PERŁA moc cieplna (kW) | Ogrzewana powierzchnia pomieszczeń w zależności od grubości ocieplenia (m2) | |||||
|---|---|---|---|---|---|---|
| brak | powyżej 5 cm | powyżej 8 cm | powyżej 10 cm | powyżej 15 cm | powyżej 20 cm | |
| ok. > 1 [W/m2K] | ok. > 0,7 [W/m2K] | ok. > 0,5 [W/m2K] | ok. > 0,3 [W/m2K] | ok. > 0,25 [W/m2K] | ok. > 0,2 [W/m2K] | |
| 10 | 86 | 100 | 120 | 155 | 170 | 185 |
| 20 | 170 | 200 | 235 | 305 | 330 | 360 |
Ostateczną decyzję o doborze mocy kotła dla potrzeb grzewczych domu, do danej instalacji powinien podjąć instalator
DOKUMENTY
Pliki do pobrania
KONTAKT
Skontaktuj się z naszymi doradcami
Infolinia kotłów
EKOLOGIA
5 Klasa i Ecodesign kotłów c.o.
Norma PN-EN 303-5:2021 i Ecodesign – Nowe wymagania dla kotłów c.o.
Od 2025 roku kotły na paliwa stałe muszą spełniać nowe, bardziej rygorystyczne wymagania techniczne. Jest to związane z wprowadzeniem normy PN-EN 303-5:2021, która zastępuje wcześniejszą normę z 2012 roku. Co to oznacza w praktyce?
Nowa norma PN-EN 303-5:2021 (lub nowsza):
- zawiera wymagania dyrektywy unijnej Ecodesign,
- określa nie tylko emisję zanieczyszczeń w warunkach testowych, ale także sezonową efektywność energetyczną kotła,
- wymaga, by kocioł był badany pod kątem emisji pyłów, CO, NOx i OGC w akredytowanym laboratorium UE/EFTA,
- zabrania montażu rusztów awaryjnych – ich brak musi być potwierdzony oświadczeniem producenta.
Lista ZUM – warunek uzyskania dotacji
Aby dany kocioł na pellet lub na zgazowanie drewna mógł zostać zakupiony z dofinansowaniem w programie „Czyste Powietrze”, musi znajdować się na tzw. Liście ZUM (Zielonych Urządzeń i Materiałów). Od 15 maja 2025 roku nowe zgłoszenia kotłów na biomasę na Listę ZUM są możliwe tylko na podstawie badań zgodnych z PN-EN 303-5:2021 (lub nowszej).
Co to oznacza dla kupującego?
Jeśli chcesz kupić nowy kocioł i skorzystać z dofinansowania – wybieraj tylko urządzenia, które spełniają normę PN-EN 303-5:2021 (lub nowszą) i są na Liście ZUM.
To gwarancja:
- zgodności z najnowszymi przepisami,
- wysokiej efektywności energetycznej,
- niskiej emisji spalin,
- kwalifikowalności do dotacji (przy kotłach na pellet i na zgazowanie drewna).
BioLine – kotły na biomasę drzewną (pellet, drewno)
Linia BioLine to nowoczesne kotły grzewcze marki Zębiec oparte na odnawialnych źródłach energii, takich jak pellet drzewny i drewno. Urządzenia z tej serii łączą wysoką sprawność, niską emisję spalin i komfort użytkowania, spełniając aktualne normy środowiskowe i wpisane są na listę ZUM (Zielonych Urządzeń i Materiałów) – tym samym kwalifikują się pod dotacje w programie Czyste Powietrze.
