NA PELLET

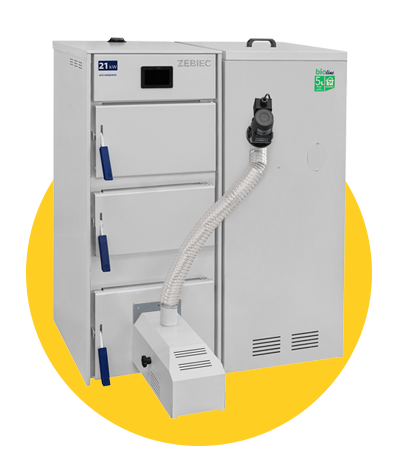

Kocioł Rubin 11-21 kW
AUTOMATYZACJA I WYGODA
Inteligentny sterownik Pello
Kocioł RUBIN wyposażony jest w zaawansowany sterownik Pello, który zapewnia pełną automatyzację procesu spalania. Dzięki funkcjom sterownika, takie zadania jak rozpalanie, wygaszanie paleniska oraz czyszczenie palnika są wykonywane automatycznie.
Dodatkowo, sterownik Pello umożliwia obsługę dwóch niezależnych obiegów grzewczych, co pozwala na elastyczne zarządzanie systemem ogrzewania w domu. Sterownik kontroluje również siłownik zaworu zabezpieczającego kocioł przed korozją niskotemperaturową, co wydłuża jego żywotność.
Kocioł jest również wyposażony w Moduł radiowy RM1. Sterownik daje również możliwość rozszerzenia funkcji sterowania ciepłem w domu o dodatkowe moduły m.in.:
- TH2 Radiowe głowice termostatyczne,
- BT4/BT5B Radiowy czujnik temperatury i wilgotności TRH,
- BT2 Radiowy czujnik temperatury zewnętrznej,
- HB2 Radiową listwę do ogrzewania podłogowego.
Powyższe dodatkowe moduły można zamówić na stronie producenta sterowników: https://sklep.esterownik.pl
Sterownik Pello umożliwia zdalne sterowanie kotłem poprzez Platformę internetową eSterownik.pl. Platforma daje wsparcie instalatorom i użytkownikom zarówno podczas uruchomiania jak i użytkowania kotła. Można zdalnie zarządzać ciepłem w domu przy pomocy dowolnej przeglądarki internetowej i aplikacji mobilnej na telefonach z systemem Android. Użytkownik może w opcji płatnej otrzymywać powiadomienia o alarmach i zdarzeniach poprzez e-mail i sms. Oraz bezpłatnie korzystać ze wparcia na forum platformy z podglądem działających innych instalacji grzewczych na całym świecie. Platforma eSterownik to również narzędzie dla użytkownika do analizy pracy kotła, gdzie ma dostęp do swoich statystyk spalania, historii pracy kotła, wykresów i tabel.
KOCIOŁ RUBIN
Bezprzewodowe Inteligentne Zarządzanie Ciepłem

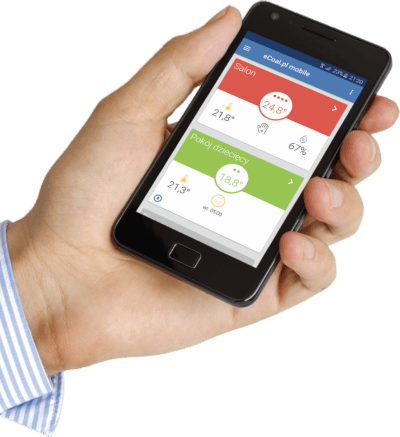

Inteligentne Zarządzanie Ciepłem, to mobilny termostat w smartfonie, który umożliwia zdalne ustawianie temperatury w każdym pomieszczeniu Twojego domu.
Za pomocą aplikacji możesz niezależnie dla każdego pomieszczenia:
- Zdalnie otwierać lub zamykać zawory na grzejnikach
- Zaprogramować kalendarz ogrzewania
- Sterować listwą rozdzielacza ogrzewania podłogowego
- Kontrolować i zarządzać źródłami ciepła
Funkcje Inteligentnego Zarządzania Ciepłem
- Zdalna konfiguracja i zarządzanie systemem ogrzewania w domu za pomocą komputera, tabletu, lub telefonu.
- Niezależna kontrola parametrów ogrzewania w 20-tu pomieszczeniach.
- Pomiar temperatury i wilgotności w pokojach za pomocą radiowego czujnika BT5B (do 20 czujników).
- Automatyczne sterowanie pogodowe za pomocą bezprzewodowego czujnika temperatury zewnętrznej BT2.
- Sterowanie otwarciem zaworów na grzejnikach przy pomocy bezprzewodowych głowic termostatycznych TH2 (system obsługuje do 50 głowic).
- Zdalne sterowanie listwami HB2 do rozdzielacza ogrzewania (do 4 listew).
- Sterowanie ogrzewaniem przy pomocy programatora tygodniowego ustawianego oddzielnie dla każdego pomieszczenia.
- Zasięg radiowy urządzeń wynosi do 500 m w przestrzeni otwartej.
- Opcjonalnie możliwe jest sterownie zbiornikiem akumulacyjnym c.o., dzięki funkcjonalności dostępnej w sterowniku Pello.
gwarancji na szczelność korpusu wodnego*
*po spełnieniu warunków z Instrukcji Obsługi (ochrona powrotu)
gwarancji na sprawne działanie kotła
ATUTY

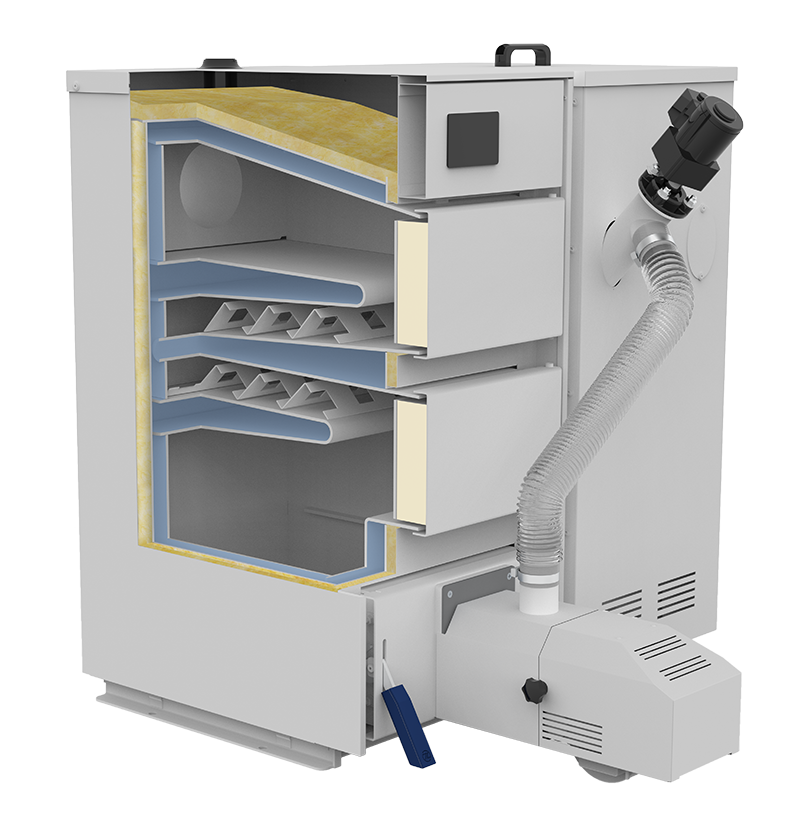

Zalety kotła Rubin
Bezprzewodowe Inteligentne Zarządzanie Ciepłem
Brak ceramiki – niższe koszty eksploatacji
Możliwość zmiany kierunku otwierania drzwiczek
Automatyczne czyszczenie palnika
Wysoka efektywność cieplna sięgająca 92%
automatyka
Sterowanie kotłem Rubin

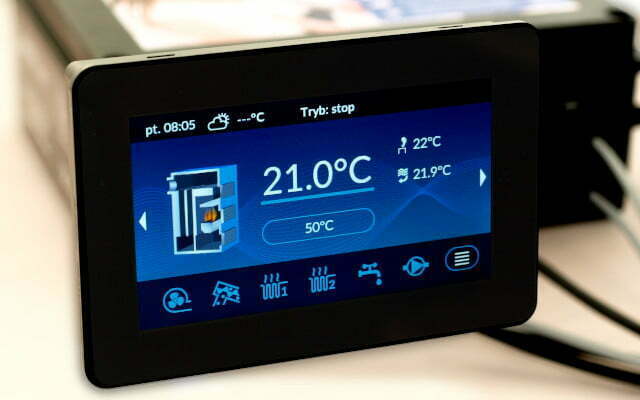

Sterownik PELLO
Pello to sterownik do zarządzania kotłami peletowymi. Sterownik posiada przejrzysty wyświetlacz dotykowy ułatwiający poruszanie się po menu. Zastosowane algorytmy spalania zapewniają łatwą obsługę oraz maksymalną automatyzację procesu spalania. Zintegrowany moduł internetowy pozwala na zarządzanie sterownikiem zdalnie za pomocą komputera czy urządzeń mobilnych.
Możliwości sterownika:
- automatyczne rozpalanie paleniska – obsługa grzałki
- funkcja automatycznego czyszczenia palnika
- sterowanie dwoma podajnikami – podajnik wewnętrzny oraz podajnik ze zbiornika
- obsługa wbudowanej zapalarki
- detekcja płomienia – czujnik płomienia
- temperatura spalin
- obsługa wentylatora nadmuchowego i wyciągowego
- pomiar temperatury palnika
Moduł radiowy RM1
Po zainstalowaniu modułu radiowego RM1, sterownik Pello umożliwia zarządzanie zużywanym ciepłem. Możemy bezprzewodowo zarządzać ogrzewaniem z wykorzystaniem radiowych głowic termostatycznych, czujników temperatury i wilgotności oraz listew sterujących ogrzewania podłogowego.

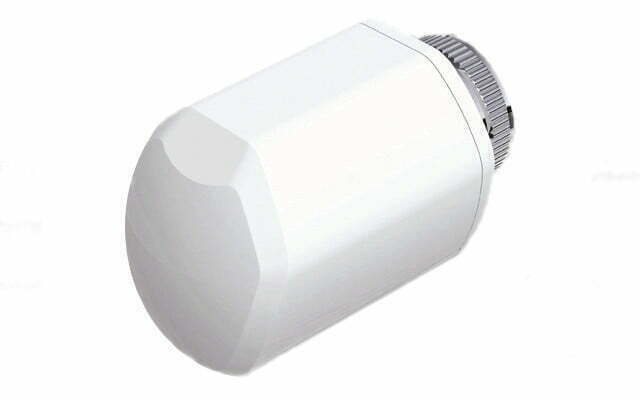

TH2 Radiowa głowica termostatyczna
- Głowica steruje zaworem regulacyjnym w Twoim grzejniku
- Mierzy temperaturę w pomieszczeniu (wbudowany czujnik)
- Wbudowany regulator temperatury PID
- Precyzyjne utrzymywanie temperatury zadanej
- Wbudowany czujnik temperatury
- Wskazanie stopnia otwarcia zaworu w %
- Automatyczne zamknięcie zaworu przy nagłym spadku temperatury np. przy otwartym oknie
- Ochrona przed zamarzaniem
- Automatyczna adaptacja na zawór
- Ostrzeżenie o niskim poziomie baterii
- Możliwość stosowania redukcji zaworów

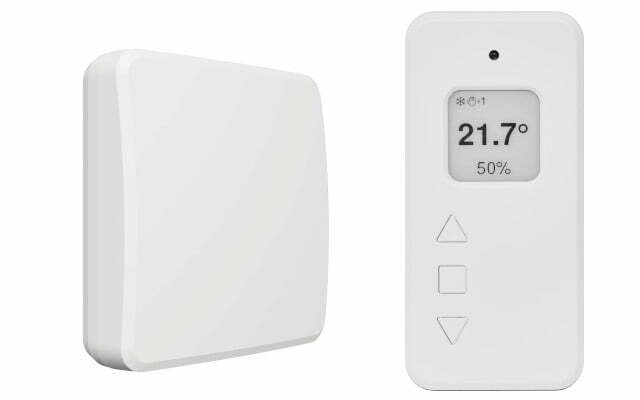

BT4 / BT5B Radiowy czujnik temperatury i wilgotności TRH
- Czujnik TRH mierzy temperaturę i wilgotność
- Zebrane dane przesyła do sterownika
- Może sterować głowicą TH2
- Może sterować listwą HB2
- Może być zastosowany jako czujnik wewnętrzny dla obwodu CO.1 i CO.2
- Wysoka dokładność pomiaru temperatury i wilgotności
- Niewielki rozmiar urządzenia

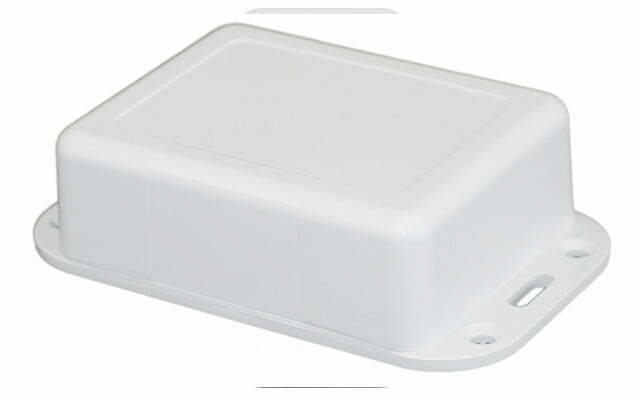

BT2 Radiowy czujnik temperatury zewnętrznej
- Czujnik mierzy temperaturę zewnętrzną i przesyła dane do sterownika
- Umożliwia sterowanie temperaturą na kotle i za zaworem poprzez krzywą grzania – tzw. pogodówka
- Może być zastosowany jako czujnik dla obwodu CO.1 i CO.2
- Umożliwia automatyczne przełączanie pomiędzy trybami pracy zima/lato
HB2 Radiowa listwa do ogrzewania podłogowego
Sterownik HB2 przeznaczony jest do sterowania siłownikami termoelektrycznymi zasilanych napięciem 230V, pompy obiegowej oraz stykiem bezpotencjałowym. Urządzenie jest częścią systemu zarządzania ciepłem i komunikuje się z modułem radiowym RM1.
- Umożliwia sterowanie siłownikami termoelektrycznymi 230VAC na podstawie wskazań zewnętrznych czujników temperatury
- Listwa obsługuje do 12 siłowników
- Umożliwia sterowanie pompą obiegową rozdzielacza
- Umożliwia podłączenie sterowania źródłem ciepła – posiada styk bezpotencjałowy (przekaźnik)
CECHY
Parametry kotła Rubin
| Wyszczególnienie | J.m. | RUBIN 11 | RUBIN 16 | RUBIN 21 |
| Klasa efektywności energetycznej | A+ | A+ | A+ | |
| Znamionowa moc cieplna | kW | 11 | 16 | 21 |
| Współczynnik efektywności energetycznej | 114 | 115 | 116 | |
| Zakres pracy | kW | 3,3-11 | 4,8-16 | 6-21 |
| Sprawność cieplna | % | do 91,3 | do 91,9 | do 92,0 |
| Stałopalność przy mocy nominalnej i minimalnej* | h | 40/134 | 28/92 | 44/144 |
| Pojemność komory zasobnika* | dm3/kg | 136/95 | 136/95 | 275/195 |
| Pojemność wodna kotła | L | 57 | 70 | 81 |
| Min. wymagany ciąg kominowy | Pa | 15 | 17 | 17 |
| Min. wysokość komina | m | 5 | 5 | 5 |
| Min. przekrój komina | cm x cm ø cm | 14 x 14 ø 16 | 14 x 14 ø 16 | 14 x 14 ø 16 |
| Średnica czopucha | mm | ø 159 | ø 159 | ø 159 |
| Króćce przyłączeniowe gwintowane | mm | 1 1/2″ GW | 1 1/2″ GW | 1 1/2″ GW |
| Maks. ciśnienie robocze | bar | 2 | 2 | 2 |
| Masa kotła bez wody | kg | 276 | 320 | 360 |
| Klasa kotła wg PN EN 303-5:2021-09 | 5 | 5 | 5 | |
| Ecodesign | tak | tak | tak |

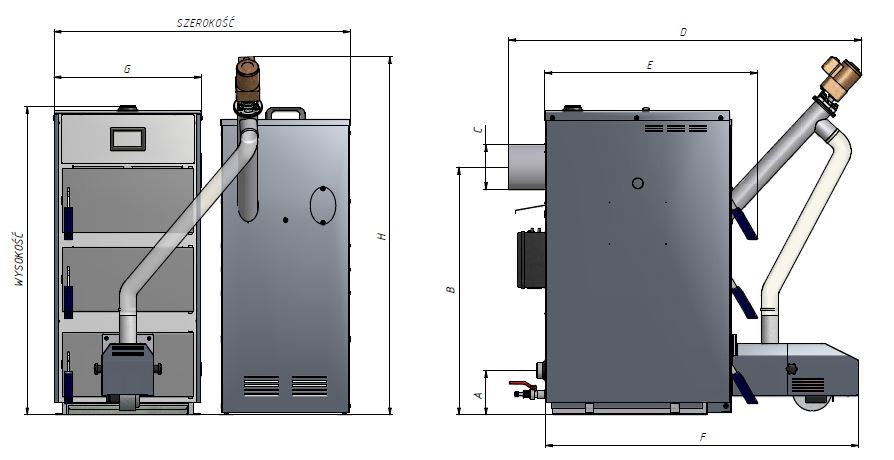

| KOCIOŁ | Wysokość | Szerokość | A | B | C | D | E | F | G | H |
| RUBIN 11 | 1083 | 1000 | 140 | 878 | 159 | 1088 | 595 | 933 | 522 | 1260 |
| RUBIN 16 | 1083 | 1000 | 156 | 878 | 159 | 1242 | 750 | 1100 | 522 | 1260 |
| RUBIN 21 | 1278 | 1100 | 156 | 1065 | 159 | 1228 | 750 | 1100 | 522 | 1246 |
| Kotły marki „Zębiec” | Moc cieplna | Powierzchnia pomieszczeń [m2] w zależności od współczynnika przenikania ścian budynku (docieplenia) | |||
| U 1 [W/m2K] | U ~ 0,7 [W/m2K] | U ~ 0,5 [W/m2K] | U ~ 0,3 [W/m2K] | ||
| bez docieplenia | ~5cm styropianu | ~8cm styropianu | ~10cm styropianu | ||
| RUBIN 11 | 11 | 95 | 110 | 130 | 170 |
| RUBIN 16 | 16 | 135 | 160 | 190 | 245 |
| RUBIN 21 | 21 | 180 | 210 | 250 | 355 |
DOKUMENTY
Pliki do pobrania
KONTAKT
Skontaktuj się z naszymi doradcami
Infolinia kotłów
EKOLOGIA
5 Klasa i Ecodesign kotłów c.o.
Norma PN-EN 303-5:2021 i Ecodesign – Nowe wymagania dla kotłów c.o.
Od 2025 roku kotły na paliwa stałe muszą spełniać nowe, bardziej rygorystyczne wymagania techniczne. Jest to związane z wprowadzeniem normy PN-EN 303-5:2021, która zastępuje wcześniejszą normę z 2012 roku. Co to oznacza w praktyce?
Nowa norma PN-EN 303-5:2021 (lub nowsza):
- zawiera wymagania dyrektywy unijnej Ecodesign,
- określa nie tylko emisję zanieczyszczeń w warunkach testowych, ale także sezonową efektywność energetyczną kotła,
- wymaga, by kocioł był badany pod kątem emisji pyłów, CO, NOx i OGC w akredytowanym laboratorium UE/EFTA,
- zabrania montażu rusztów awaryjnych – ich brak musi być potwierdzony oświadczeniem producenta.
Lista ZUM – warunek uzyskania dotacji
Aby dany kocioł na pellet lub na zgazowanie drewna mógł zostać zakupiony z dofinansowaniem w programie „Czyste Powietrze”, musi znajdować się na tzw. Liście ZUM (Zielonych Urządzeń i Materiałów). Od 15 maja 2025 roku nowe zgłoszenia kotłów na biomasę na Listę ZUM są możliwe tylko na podstawie badań zgodnych z PN-EN 303-5:2021 (lub nowszej).
Co to oznacza dla kupującego?
Jeśli chcesz kupić nowy kocioł i skorzystać z dofinansowania – wybieraj tylko urządzenia, które spełniają normę PN-EN 303-5:2021 (lub nowszą) i są na Liście ZUM.
To gwarancja:
- zgodności z najnowszymi przepisami,
- wysokiej efektywności energetycznej,
- niskiej emisji spalin,
- kwalifikowalności do dotacji (przy kotłach na pellet i na zgazowanie drewna).
