Kocioł Wenus Eco 11-21 kW

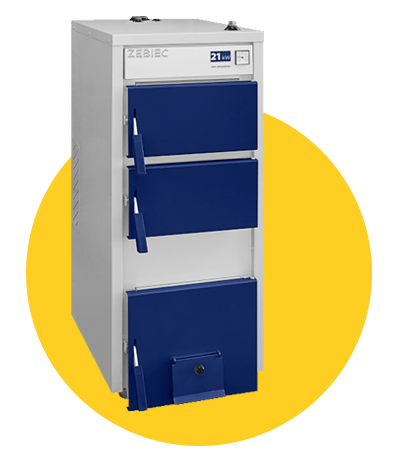

KOCIOŁ WENUS ECO
Nowoczesne rozwiązania połączone z doświadczeniem
Niezawodna konstrukcja

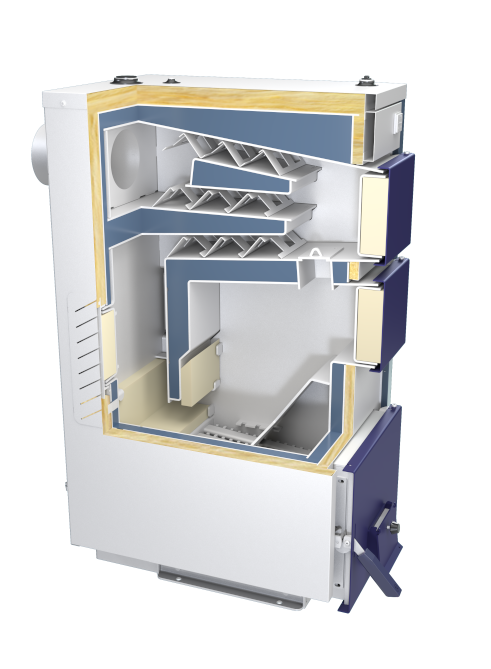

Wenus Eco to solidny i wydajny kocioł dolnego spalania. Zastosowanie sprawdzonych materiałów, jak np. atestowana blacha kotłowa P265GH, to gwarancja wieloletniej i bezawaryjnej pracy. Odpowiednie izolacje chronią przed utratą ciepła, a także maksymalnie wykorzystują pozyskaną energię, dzięki czemu kocioł szybko osiąga moc znamionową.
Łatwa obsługa
Temperaturę spalania można wygodnie regulować ręcznie za pomocą pokrętła klapy uchylnej w drzwiczkach popielnika, mechanicznie miarkownikiem ciągu lub automatycznie poprzez zestaw sterujący*. Duża komora i duże wymiary otworu zasypowego w kotle pozwalają na utrzymanie ciepła przez wiele godzin. Wymagane jest aby kocioł pracował w układzie grzewczym wraz ze zbiornikiem akumulacyjnym (tzw. buforem)**.
* Miarkownik i zestaw sterujący (sterownik, wentylator oraz króciec odcinający powietrze) w opcji dodatkowo płatnej.
** Minimalna pojemność zbiornika akumulacyjnego powinna być wyliczona zgodnie z normą PN-EN 303-5.
Długa gwarancja
Spełniając warunki z Instrukcji Obsługi dotyczące ochrony powrotu użytkownikowi kotła przysługuje nawet do 5 lat gwarancji.
gwarancji na szczelność połączeń spawanych korpusu wodnego
gwarancji na szczelność korpusu wodnego
gwarancji na sprawne działanie kotła
ATUTY
Zalety kotła Wenus Eco
Duża komora zasypowa i duże wymiary otworu zasypowego
Wysoka sprawność i efektywność spalania przy niskim zużyciu paliwa wpływa na ekonomiczność użytkowania
Niski poziom substancji szkodliwych w spalinach sprawia że jest to kocioł przyjazny dla środowiska i otoczenia
Nie wymaga zasilania energią elektryczną tym samym ograniczając koszty eksploatacji
Legendarna zębiecka solidność i długowieczność
automatyka
Sterowanie kotłem Wenus Eco

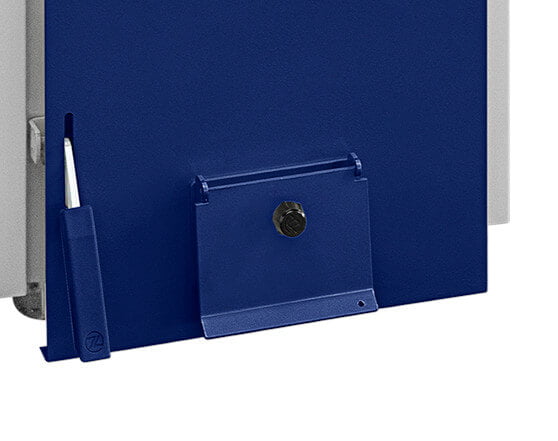

Przepustnica powietrza
Kocioł WENUS ECO w standardzie nie wymaga zasilania energią elektryczną, a temperaturę spalania można regulować ręcznie za pomocą przepustnicy powietrza pierwotnego w drzwiczkach popielnika.
Miarkownik ciągu
Po dokupieniu i zamontowaniu na kotle miarkownika ciągu zyskamy mechaniczną funkcję doboru ilości powietrza do procesu spalania.
Regulator ciągu zwany także miarkownikiem ciągu jest automatycznym urządzeniem termostatycznym przeznaczonym do regulacji temperatury w kotłach opalanych paliwem stałym. Głowica termostatyczna regulatora, pod wpływem wahań temperatury wody w kotle, przy pomocy dźwigni i łańcucha otwiera lub przymyka przepustnicę, zwiększając lub zmniejszając dopływ powietrza do paleniska.
Sterownik Luksus Eko Pid
Możliwości sterownika:
Sterownik odpowiada za płynną pracę wentylatora w funkcji temperatury kotła oraz za obsługę urządzeń dodatkowych w kotłowni (pomp obiegowych).
Urządzenia obsługiwane przez Sterownik Luksus Eko Pid:
- wentylator nadmuchowy
- pompa cyrkulacyjna c.o.
- pompa ładująca c.w.u.
Obsługiwane czujniki:
- czujnik temp. płaszcza kotła
- czujnik temp. c.w.u.
- wyłącznik termiczny wentylatora
Zabezpieczenia:
- automatyczne bezpieczniki polimerowe w obwodach urządzeń i zasilania
- zabezpieczenia przed przegrzaniem kotła oraz zamarznięciem instalacji
- filtr przeciwzakłóceniowy oraz zabezpieczenie przeciwprzepięciowe
- wyłącznik dwubiegunowy odcinający całkowicie zasilanie na regulator
Uwaga: Istnieje możliwość zastosowania samego sterownika, bez wentylatora i króćca przyłączeniowego. Przy takim rozwiązaniu sterownik pełni funkcję sterowania urządzeń dodatkowych w kotłowni takich jak pompy obiegów grzewczych w funkcji temperatury.

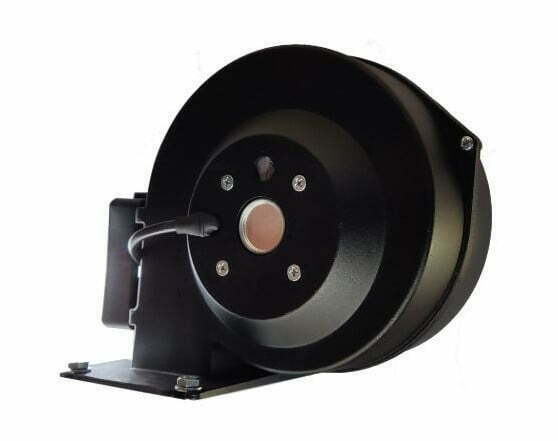

Wentylator WPA 117 / WPA 120
Przeznaczenie – wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów c.o. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych.
Do kotła WENUS ECO 11 i 16 stosowany jest wentylator WPA 117, a do kotła WENUS ECO 21 wentylator WPA 120.

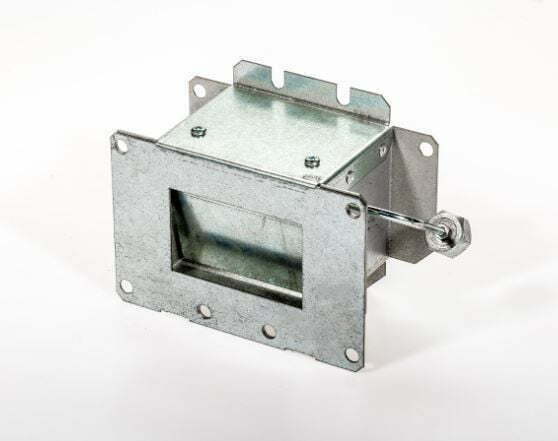

Króciec KS-1
Króciec KS-1 służy do podłączenia wentylatora WPA 120 do kotła zasypowego Wenus ECO.
Sterownik, wentylator oraz króciec odcinający powietrze dostępne są do kupienia w naszym sklepie internetowym: www.esklep.zebiec.pl
CECHY
Parametry kotła Wenus Eco
| Wyszczególnienie | J.m. | WENUS ECO 11 | WENUS ECO 16 | WENUS ECO 21 |
| Klasa efektywności energetycznej | B | B | B | |
| Znamionowa moc cieplna | kW | 11 | 16 | 21 |
| Współczynnik efektywności energetycznej | 84 | 84 | 84 | |
| Paliwo | węgiel kamienny | węgiel kamienny | węgiel kamienny | |
| Zakres pracy | kW | 3,3÷11 | 4,8÷16 | 6÷21 |
| Pojemność komory zasypowej | dm³/kg | 21/15 | 24/17 | 40/28 |
| Pojemność wodna kotła | L | 74 | 82 | 99 |
| Wymagany min. ciąg kominowy | Pa | 18 | 20 | 25 |
| Minimalna wysokość komina | m | 5 | 5 | 5 |
| Minimalny przekrój komina | cm x cm ø cm |
20 x 14 ø 18 |
20 x 14 ø 18 |
20 x 14 ø 18 |
| Średnica czopucha | mm | ø 159 | ø 159 | ø 159 |
| Maksymalne ciśnienie robocze | bar | 1,5 | 1,5 | 1,5 |
| Maksymalna temperatura wody | °C | 90 | 90 | 90 |
| Sprawność cieplna | % | 90,8 | 90,6 | 90,6 |
| Zużycie paliwa przy pracy z mocą min. i nomin. | kg/h | 0,53÷1,78 | 0,78÷2,61 | 0,96÷3,4 |
| Temperatura spalin przy pracy z mocą nomin. | °C | 123 | 134 | 132 |
| Min. bezpieczna pojemność zbiornika akumulacyjnego | dm³ | 500 | 500 | 750 |
| Króćce wody wylot/powrót | G 1½” wewnętrzny | G 1½” wewnętrzny | G 1½” wewnętrzny | |
| Masa kotła bez wody | kg | 272 | 297 | 345 |
| Klasa kotła wg PN-EN 303-5:2021-09 | Klasa 5 | Klasa 5 | Klasa 5 | |
| Ecodesign | tak | tak | tak |

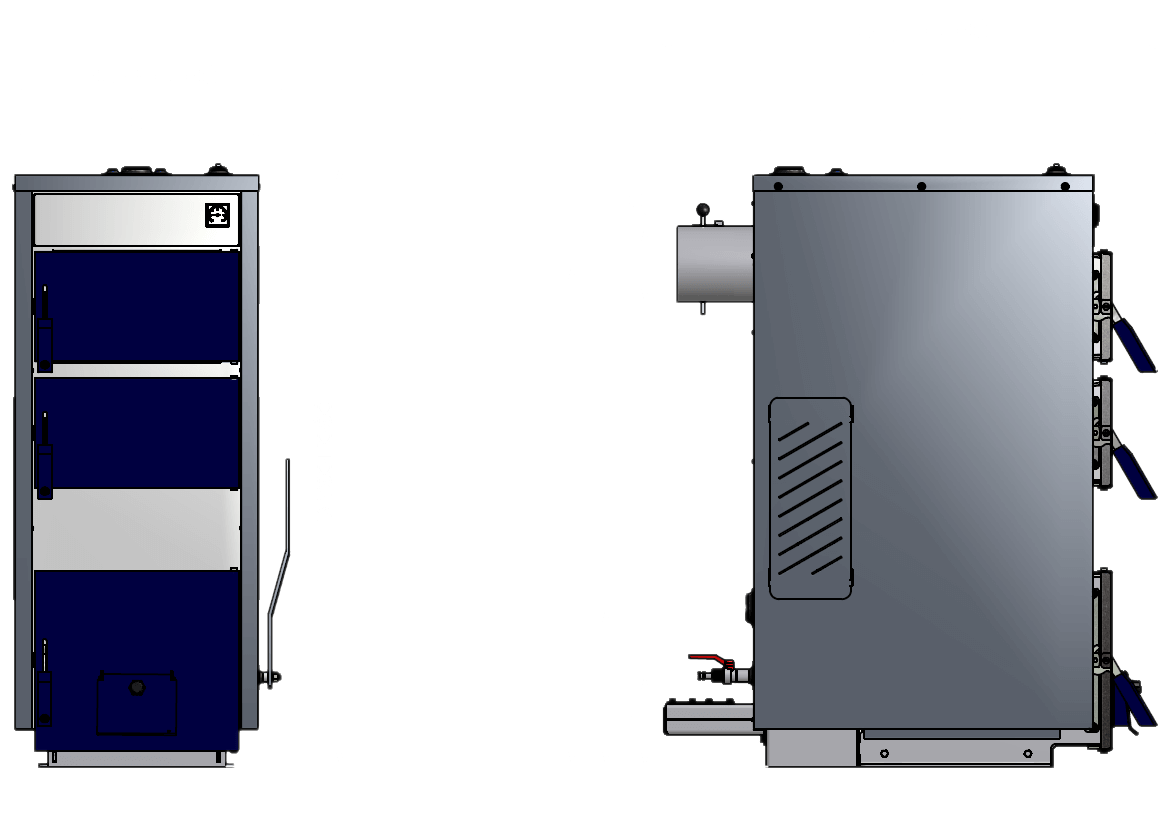

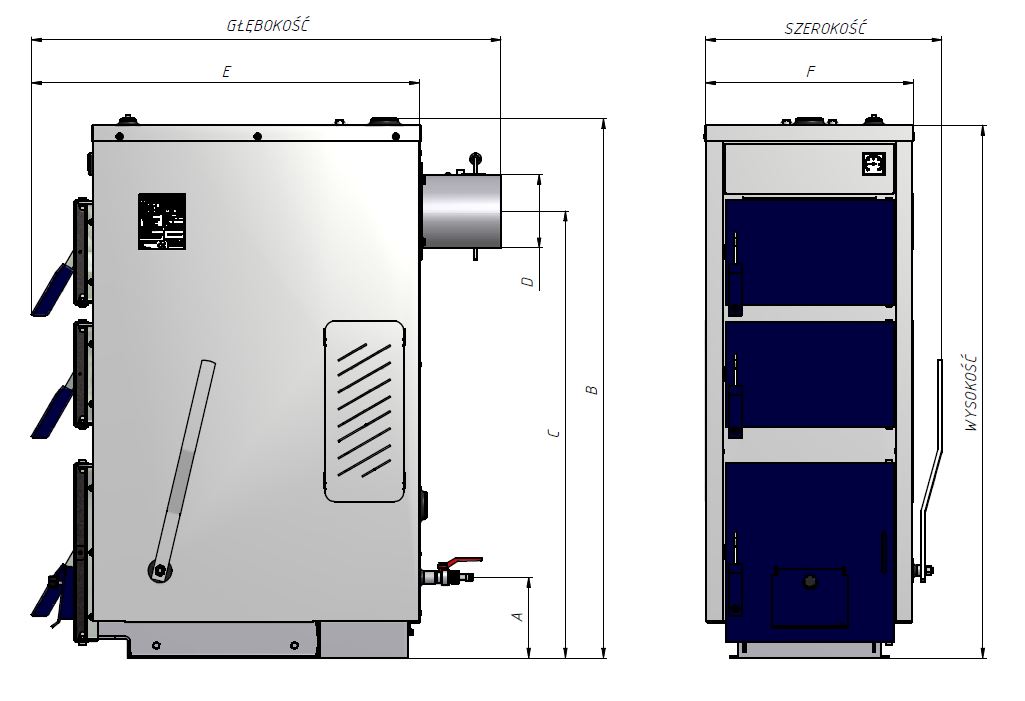

| KOCIOŁ | Wysokość | Szerokość | Głębokość | A | B | C | D | E | F | G |
| WENUS ECO 11 | 1174 | 472 | 1004 | 174 | 332 | 159 | 971 | 843 | 686 | 409 |
| WENUS ECO 16 | 1174 | 513 | 1004 | 175 | 332 | 159 | 971 | 1004 | 845 | 456 |
| WENUS ECO 21 | 1254 | 577 | 1004 | 190 | 332 | 159 | 1051 | 843 | 686 | 512 |
| Kotły „Zębiec” |
Paliwo | Moc cieplna [kW] | Powierzchnia pomieszczeń [m2] w zależności od współczynnika przenikania ścian budynku (docieplenia) | |||
| U > 1 [W/m2K] | U ~ 0,7 [W/m2K] | U ~ 0,5 [W/m2K] | U ~ 0,3 [W/m2K] | |||
| bez docieplenia | ~5 cm styropianu | ~8 cm styropianu | >10 cm styropianu | |||
| WENUS ECO 11 | węgiel kamienny |
11 | 95 | 110 | 130 | 170 |
| WENUS ECO 16 | węgiel kamienny |
16 | 135 | 150 | 180 | 235 |
| WENUS ECO 21 | węgiel kamienny |
21 | 180 | 210 | 250 | 355 |
