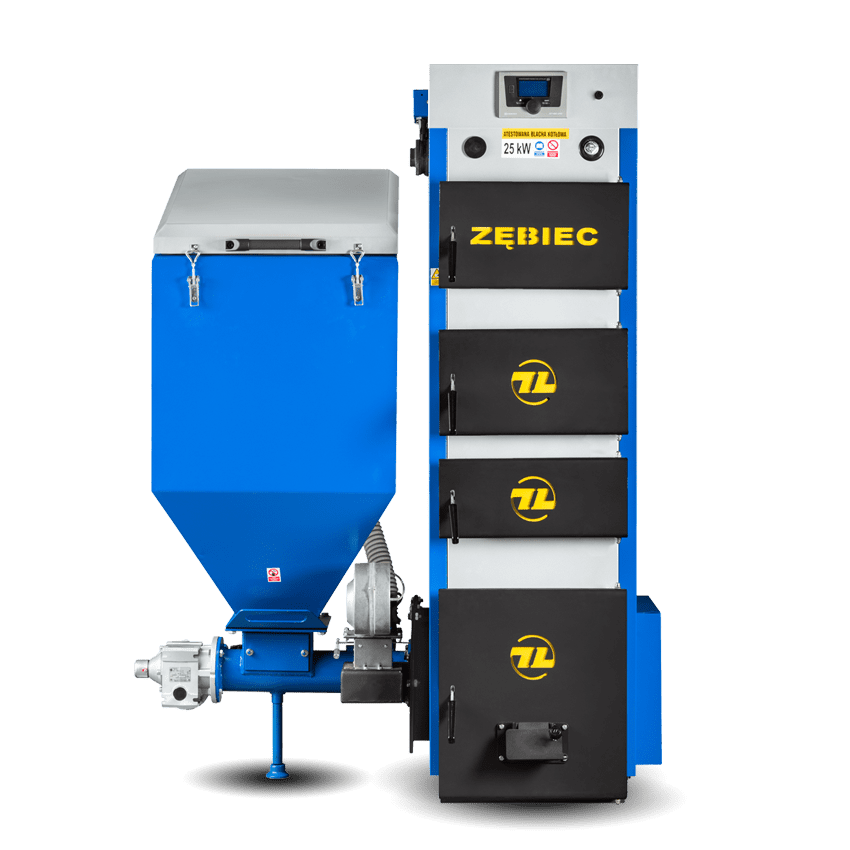

*Zdjęcie poglądowe
Merkury
Kocioł nieprodukowany
Z uwagi na ROZPORZĄDZENIE MINISTRA ROZWOJU I FINANSÓW z dnia 1 sierpnia 2017 r. w sprawie wymagań dla kotłów na paliwo stałe, została zaprzestana produkcja tego modelu kotła. Więcej informacji można przeczytać pod adresem: www.zebiec.pl/rozporzadzenie-ministra-finansow-rozwoju/ Zobacz inne piece centralnego ogrzewania
Nowoczesny kocioł dwupaleniskowy

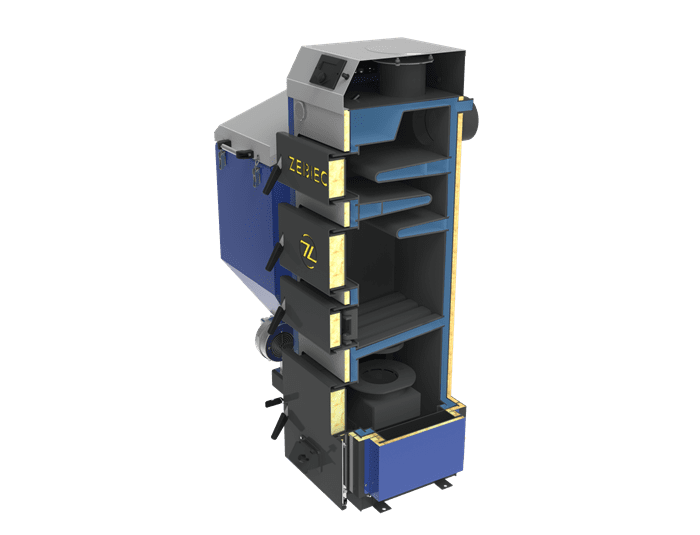

Merkury to kocioł na ekogroszek z górnym spalaniem paliw stałych o wydłużonym obiegu spalin. Kocioł posiada aż dwa paleniska, które umożliwiają automatyczne lub ręczne uzupełnianie paliwa. Wyposażony jest w specjalny sterownik, który kontroluje pracę i zapewnia jeszcze bardziej efektywne spalanie.
Superwydajny i łatwy w obsłudze
Kocioł Merkury ma ruszt stały pozwalający spalać węgiel kamienny, drewno i koks opałowy, do tego palenisko retortowe na węgiel groszek oraz pelety. To typowe połączenie dla dwupaleniskowego kotła, którego największą zaletą jest możliwość pracy bez zasilania. Podajnik ślimakowy pobiera automatycznie paliwo z zasobnika, który należy uzupełniać w miarę potrzeby. Z kolei wentylator nadmuchowy płynnie doprowadza powietrze w strefę spalania, aby utrzymywać ustaloną temperaturę w ogrzewanych pomieszczeniach.
Bezpieczna praca kotła
Dzięki zastosowaniu sterownika ST-480 praca kotła jest w pełni kontrolowana, a jego użytkowanie całkowicie bezpieczne. Kocioł Merkury wyposażony jest w zabezpieczenia i czujniki, które odpowiednio reagują i zapewniają jego prawidłową pracę (są to m.in. czujnik przegrzania silnika czy czujnik temperatury rury kosza). Zastosowany system kontroli ruchu wałka ślimaka zabezpiecza kocioł w przypadku awarii poprzez: zatrzymanie wentylatora, odcięcie dopływu powietrza, a także informowanie o awarii sygnałem dźwiękowym.
Innowacyjny system osuszania paliwa
Zastosowany w kotle Merkury innowacyjny system osuszania paliwa eliminuje możliwość wykraplania wody w koszu i zmniejsza ryzyko powstania korozji w zbiorniku i rurze podajnikowej. Dzięki temu została wydłużona żywotność układu podawania, a także zasobnika.
Gwarancja na wiele lat
Zaletami kotła dwupaleniskowego Merkury są przede wszystkim wysoka efektywność i sprawność działania (do 86%). Jego odporna na działanie wysokich temperatur konstrukcja, najwyższej klasy materiały użyte przy produkcji oraz nowoczesny system działania wpływają na jego wieloletnie działanie, które mogą poświadczyć nasi liczni Klienci.
Automatyczna praca kotła – programowanie godzinne, tygodniowe, współpraca z czujnikiem pogodowym, obsługa c.w.u., tryb pracy ZIMA/LATO
Zabezpieczenie przed cofaniem się płomienia (czujnik temperatury rury kosza) – zapobiega wzrostowi temperatury podajnika powyżej 80oC.
60 miesięcy gwarancji na szczelność korpusu wodnego.
24 miesiące gwarancji na trwałość i sprawne działanie kotła.
Czujniki i systemy – zabezpieczenie przed cofaniem się płomienia (czujnik temperatury rury kosza), zabezpieczenie przed przegrzaniem kotła (automatyczny ogranicznik temperatury)czujnik ruchu ślimaka, czujnik przegrzania silnika, czujnik temperatury rury kosza, system osuszania kosza.
Wysoka efektywność spalania i sprawność do 86%.
System równoważenia ciśnień powietrza w retorcie – zapobiega cofaniu się dymu do zasobnika.
Unikalny system płynnego sterowania pracą kotła – umożliwia w pełni automatyczny dobór ilości dawki paliwa i powietrza do spalania w zależności od aktualnego zapotrzebowania na ciepło.
Niski poziom substancji szkodliwych w spalinach.
Jednolity podajnik ślimakowy – wykonany z jednlitego elementu przyspawanego na całej długości wałka (stal 18G2A).
Możliwość palenia na palenisku stałym – z regulacją ręczną, za pomocą miarkownika spalania, za pomocą sterownika i dmuchawy.
Awaryjny system zagaszania paliwa – dostępny na życzenie klienta za dopłatą.
Innowacyjny system osuszania paliwa – eliminuje możliwość wykraplania wody w koszu a tym samym przedłuża żywotność układu podawania i zasobnika.
Unikatowy system kontroli ruchu wałka ślimaka informuje o awarii napędu ślimaka, zatrzymuje pracę wentylatora i odcina dopływ powietrza, jednocześnie uruchamia sygnalizację akustyczną i graficzną (wyposażenie standard).
W opcji ze sterownikiem ST-48zPID MULTI za dopłatą.
Sterowanie kotłem przez SMS *.
Sterowanie kotłem przez internet *.
Sterowanie kotłem za pomocą panelu pokojowego *.
Sterowanie zaworami mieszającymi *.
PALENISKO RETORTOWE |
||
 |
|
 |
| Węgiel groszek II typu 31.2 (8:20mm) | Groszek lub groszek I (8–31,5mm) | Pellety 6-14mm |
RUSZT STAŁY |
||
 |
 |
 |
| Węgiel kamienny | Koks opałowy | Drewno kawałkowe |
Sterownik ST-480zPID
Regulator temperatury ST-480zPID przeznaczony jest do kotłów CO wyposażonych w podajnik ślimakowy.
Steruje 4 pompami: pompą c.o., c.w.u., ogrzewania podłogowego i cyrkulacyjnego, nadmuchem (wentylatorem) oraz podajnikiem paliwa. Urządzenie to może również współpracować z dwoma zaworami mieszającymi, regulatorem pokojowym, regulatorem pogodowym, modułem internetowym oraz modułem GSM. Energia cieplna ze spalin nie jest marnowana i wypuszczana do komina tylko wykorzystywana do ogrzewania.
 |
|
|
| Instrukcja obsługi – Seria Merkury | Instrukcja obsługi – Seria Merkury 9 z ST-480 | Instrukcja obsługi – Seria Merkury ST-480 z PID |
|
|
|
|
| Instrukcja obsługi – ST-480 z PID | Instrukcja obsługi – ST-61 | Instrukcja obsługi – ST-65 GSM |
|
|
|
|
| Instrukcja obsługi – ST-208 | Instrukcja obsługi – ST-501 | Instrukcja obsługi – System Gaszenia |
 |
 |
 |

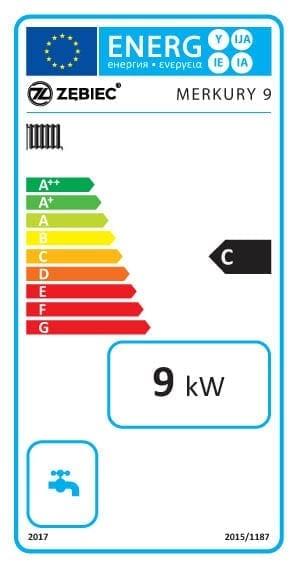

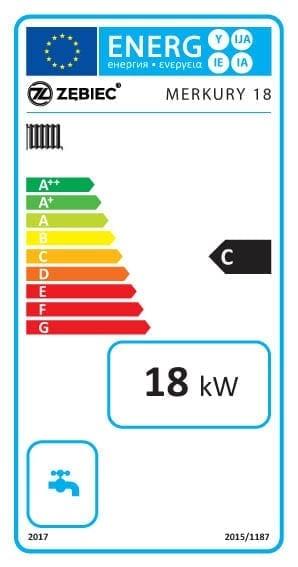

| Merkury 9 – etykieta energetyczna | Merkury 14 – etykieta energetyczna | Merkury 18 – etykieta energetyczna |
 |
 |
|

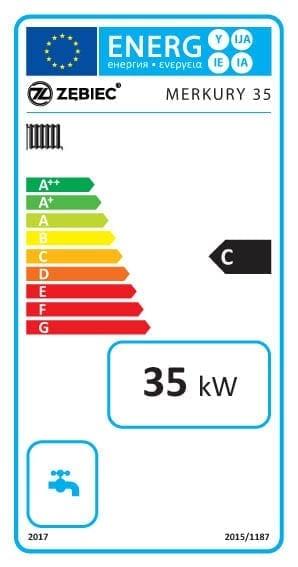

| Merkury 25 – etykieta energetyczna | Merkury 35 – etykieta energetyczna |
| KOCIOŁ | Wysokość | Szerokość | Głębokość | A | B | C | Czopuch | Pojemność kosza [dm3] | Komora zasypowa | E [mm] | ||
| D | wys. | szer. | gł. | |||||||||
| MERKURY 9 | 1356 | 1010 | 675 | 90 | 1090 | 1171 | 159 | 90 | 150 | 259 | 300 | 445 |
| MERKURY 14 | 1489 | 1237 | 730 | 90 | 1219 | 1299 | 159 | 150 | 150 | 340 | 360 | 572 |
| MERKURY 18 | 1607 | 1237 | 730 | 90 | 1337 | 1417 | 159 | 150 | 218 | 340 | 360 | 572 |
| MERKURY 25 | 1607 | 1237 | 730 | 90 | 1337 | 1417 | 159 | 150 | 218 | 340 | 360 | 572 |
| MERKURY 35 | 1607 | 1237 | 730 | 90 | 1337 | 1417 | 159 | 150 | 218 | 340 | 360 | 572 |
| Wyszczególnienie | J.m. | Merkury 9 | Merkury 14 | Merkury 18 | Merkury 25 | Merkury 35 |
| Znamionowa moc cieplna | kW | 9 | 14 | 18 | 25 | 35 |
| Zakres pracy | kW | 3-10 | 4-16 | 5-21 | 8-29 | 10-38 |
| Sprawność cieplna przy paliwie podstawowym i pracy kotła z mocą nominalną | % | do 86 | do 86 | do 86 | do 86 | do 86 |
| Sprawność przy mocy nominalnej i minimalnej – palenie na palniku retortowym | h | 50-130 | 50-176 | 41-150 | 40-125 | 33-125 |
| Stałopalność przy mocy nominalnej i minimalnej – palenie na ruszcie stałym | h | 4,8-12 | 4,5-16 | 5-19 | 5,5-18 | 5-17 |
| Pojemność komory zasobnika | dm3/kg | 90/72 | 150/120 | 150/120 | 200/160 | 265/212 |
| Pojemność komory zasobnika | dm3/kg | 12/8,4 | 18/13 | 26/18 | 38/27 | 48/34 |
| Pojemność wodna kotła | dm3 | 45 | 64 | 72 | 95 | 107 |
| Min. wymagany ciąg komina | Pa | 24-34 | 24-34 | 24-34 | 24-34 | 24-34 |
| Min. wysokość komina | m | 5 | 5 | 5 | 7,5 | 7,5 |
| Min. przekrój komina wg. PN-89/B-10425 |
cm x cm Φ cm | 20 x 14 Φ 18 | 20 x 14 Φ 18 | 20 x 14 Φ 18 | 20 x 14 Φ 18 | 20 x 20 Φ 20 |
| Średnica czopucha | mm | Φ 159 | Φ 159 | Φ 159 | Φ 159 | Φ 168 |
| Króćce przyłączeniowe gwintowane | mm | Φ 48,3×4 (1 1/2″) |
Φ 48,3×4 (1 1/2″) |
Φ 48,3×4 (1 1/2″) |
Φ 48,3×4 (1 1/2″) |
Φ 48,3×4 (1 1/2″) |
| Maks. ciśnienie pracy | bar | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Masa kotła bez opakowania | kg | 310 | 437 | 465 | 540 | 670 |
| Kotły marki „Zębiec” | Moc cieplna | Powierzchnia pomieszczeń [m2] w zależności od współczynnika przenikania ścian budynku (docieplenia) | |||
| U 1 [W/m2K] | U ~ 0,7 [W/m2K] | U ~ 0,5 [W/m2K] | U ~ 0,3 [W/m2K] | ||
| bez docieplenia | ~5cm styropianu | ~8cm styropianu | ~10cm styropianu | ||
| Merkury 9 | 9 | 80 | 90 | 105 | 135 |
| Merkury 14 | 14 | 120 | 140 | 165 | 215 |
| Merkury 18 | 18 | 155 | 180 | 210 | 275 |
| Merkury 25 | 25 | 215 | 250 | 295 | 385 |
| Merkury 35 | 35 | 300 | 350 | 410 | 540 |
Miarkownik ciągu
Regulator ciągu w kotłach opalanych paliwem stałym, to automatyczne urządzenia termostatyczne przeznaczone są do regulacji temperatury wody w kotle.
Głowica termostatyczna regulatora, pod wpływem wahań temperatury wody w kotle, przy pomocy dźwigni i łańcucha porusza przesłonę, zwiększając lub zmniejszając dopływ powietrza do paleniska.

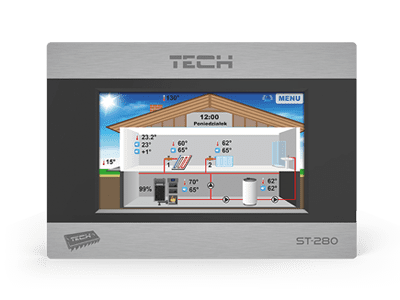

Regulator pokojowy: ST-280, ST-292
Zastosowanie regulatora pokojowego zapewnia wygodne sterowanie i kontrolę temperatury pokojowej, kotła, bojlera oraz zaworów mieszających wprost z mieszkania bez konieczności schodzenia do kotłowni.
Regulator pokojowy działa wyłącznie przy współpracy ze sterownikiem głównym, wyposażonym w komunikację RS firmy TECH. Duży, czytelny, kolorowy wyświetlacz dotykowy pozwala na bardzo wygodną obsługę regulatora i zmianę jego parametrów.
Regulator pokojowy typu ST-292 jest przeznaczony do sterowania urządzeniem grzewczym (np. piecem gazowym, olejowym, elektrycznym lub sterownikiem kotła). Regulator ten ma za zadanie utrzymywać zadaną temperaturę w mieszkaniu, przesyłając sygnał do urządzenia grzewczego (rozwarcie styku) z instrukcją o dogrzaniu pomieszczenia.

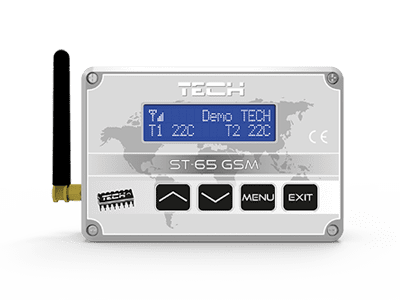

Moduł GSM
Nie wiesz co się dziej z Twoim kotłem po wyjściu z domu? Moduł GSM wysyła wiadomość sms o każdym alarmie sterownika kotła.
Dodatkowo użytkownik wysyłając odpowiednia wiadomość SMS w dowolnym momencie (z autoryzowanego numeru telefonu), otrzymuje wiadomość zwrotną z informacja o aktualnej temperaturze wszystkich czujników. Po wprowadzeniu kodu autoryzacji możliwa jest również zdalna zmiana temperatur zadanych.

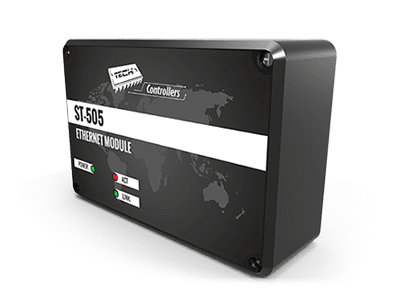

Moduł internetowy ST-505
Moduł internetowy to urządzenie pozwalające na zdalną kontrolę pracy kotła przez Internet.
Użytkownik kontroluje stan wszystkich urządzeń instalacji kotła. Możliwy jest pogląd historii temperatur w postaci przejrzystych wykresów oraz podgląd historii alarmów Starownika. Możliwości oraz sposób konfiguracji modułu internetowego są uzależnione od rodzaju i oprogramowania sterownika głównego. W sterownikach nowego typu proces konfiguracji jest znacznie uproszczony (w podmenu modułu internetowego, w menu instalatora, znajduje się opcja: „Rejestracja”. Brak tej opcji oznacza, że sterownik główny jest starszego typu). Moduł GSM ST-505 jest przystosowany do współpracy zarówno ze starszymi sterownikami głównymi, jak i nowszymi.
