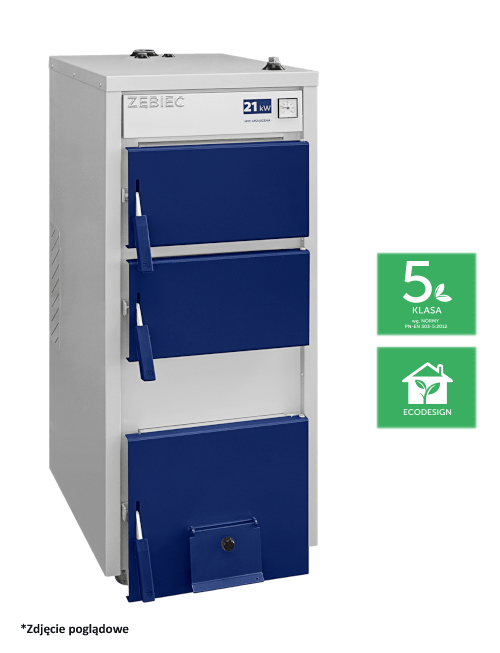

WENUS ECO
Zasypowy kocioł na węgiel
Nowoczesne rozwiązania połączone z doświadczeniem
Kocioł Wenus Eco to połączenie naszej tradycji w produkcji niezawodnych kotłów zasypowych z nowoczesnością i ekologią. Na podstawie doświadczeń zbudowaliśmy kocioł, który łączy w sobie nasze sprawdzone rozwiązania oraz wymagania ekologiczne – został przebadany i spełnia warunki 5. Klasy oraz dyrektywy unijnej: Ecodesign.
Niezawodna konstrukcja
Wenus Eco to solidny i wydajny kocioł dolnego spalania. Zastosowanie sprawdzonych materiałów, jak np. atestowana blacha kotłowa P265GH, to gwarancja wieloletniej i bezawaryjnej pracy. Odpowiednie izolacje chronią przed utratą ciepła, a także maksymalnie wykorzystują pozyskaną energię, dzięki czemu kocioł szybko osiąga moc znamionową.
Łatwa obsługa
Temperaturę spalania można wygodnie regulować ręcznie za pomocą pokrętła klapy uchylnej w drzwiczkach popielnika, mechanicznie miarkownikiem ciągu lub automatycznie poprzez zestaw sterujący*. Duża komora i duże wymiary otworu zasypowego w kotle pozwalają na utrzymanie ciepła przez wiele godzin. Wymagane jest aby kocioł pracował w układzie grzewczym wraz ze zbiornikiem akumulacyjnym (tzw. buforem)**.
*Miarkownik i zestaw sterujący (sterownik, wentylator oraz króciec odcinający powietrze) w opcji dodatkowo płatnej.
** Minimalna pojemność zbiornika akumulacyjnego powinna być wyliczona zgodnie z normą PN-EN 303-5.
Długa gwarancja
Spełniając warunki z Instrukcji Obsługi dotyczące ochrony powrotu użytkownikowi kotła przysługuje nawet do 5 lat gwarancji.
ZALETY KOTŁA WENUS ECO
Duża komora zasypowa i duże wymiary otworu zasypowego.
Wysoka sprawność i efektywność spalania przy niskim zużyciu paliwa wpływa na ekonomiczność użytkowania.
Niski poziom substancji szkodliwych w spalinach sprawia że jest to kocioł przyjazny dla środowiska i otoczenia.
Nie wymaga zasilania energią elektryczną tym samym ograniczając koszty eksploatacji.
Legendarna zębiecka solidność i długowieczność.
5 lat gwarancji na szczelność połączeń spawanych korpusu wodnego
4 lata gwarancji na szczelność korpusu
24 miesiące gwarancji na sprawne działanie kotła
Duża komora spalania
Atestowane blachy kotłowe P265GH
Szybkie i skuteczne odpopielanie dzięki ruchomemu rusztowi żeliwnemu
Wysoka sprawność kotła (90,8%)
Nie wymaga zasilania energią elektryczną
Niski poziom substancji szkodliwych w spalinach
Prosta obsługa
W opcji dodatkowej
Zobacz inne kotły 5 klasy
 |
| węgiel kamienny 20-50 mm |
Sterowanie w kotle zasypowym Wenus Eco
Prosta budowa kotła umożliwia wybór użytkownikowi sposobu sterowania jego pracą:
RĘCZNIE
Przepustnica powietrza
Kocioł WENUS ECO w standardzie nie wymaga zasilania energią elektryczną, a temperaturę spalania można regulować ręcznie za pomocą przepustnicy powietrza pierwotnego w drzwiczkach popielnika.
MECHANICZNIE
Miarkownik ciągu
Opis:
Po dokupieniu i zamontowaniu na kotle miarkownika ciągu zyskamy mechaniczną funkcję doboru ilości powietrza do procesu spalania.
Regulator ciągu zwany także miarkownikiem ciągu jest automatycznym urządzeniem termostatycznym przeznaczonym do regulacji temperatury w kotłach opalanych paliwem stałym. Głowica termostatyczna regulatora, pod wpływem wahań temperatury wody w kotle, przy pomocy dźwigni i łańcucha otwiera lub przymyka przepustnicę, zwiększając lub zmniejszając dopływ powietrza do paleniska.
ELEKTRONICZNIE
Aby użytkowanie kotła WENUS ECO było bardziej wygodne można dodatkowo kupić zestaw sterujący, który składa się ze sterownika, wentylatora i króćca przyłączeniowego.
Sterownik Luksus Eko Pid
Możliwości sterownika:
Sterownik odpowiada za płynną pracę wentylatora w funkcji temperatury kotła oraz za obsługę urządzeń dodatkowych w kotłowni (pomp obiegowych).
Urządzenia obsługiwane przez Sterownik Luksus Eko Pid:
- wentylator nadmuchowy
- pompa cyrkulacyjna c.o.
- pompa ładująca c.w.u.
Obsługiwane czujniki:
- czujnik temp. płaszcza kotła
- czujnik temp. c.w.u.
- wyłącznik termiczny wentylatora
Zabezpieczenia:
- automatyczne bezpieczniki polimerowe w obwodach urządzeń i zasilania
- zabezpieczenia przed przegrzaniem kotła oraz zamarznięciem instalacji
- filtr przeciwzakłóceniowy oraz zabezpieczenie przeciwprzepięciowe
- wyłącznik dwubiegunowy odcinający całkowicie zasilanie na regulator
Uwaga: Istnieje możliwość zastosowania samego sterownika, bez wentylatora i króćca przyłączeniowego. Przy takim rozwiązaniu sterownik pełni funkcję sterowania urządzeń dodatkowych w kotłowni takich jak pompy obiegów grzewczych w funkcji temperatury.
Wentylator WPA 117 / WPA 120
Opis wentylatora:
Przeznaczenie – wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów c.o. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych.
Do kotła WENUS ECO 11 i 16 stosowany jest wentylator WPA 117, a do kotła WENUS ECO 21 wentylator WPA 120.
Króciec KS-1
Opis:
Króciec KS-1 służy do podłączenia wentylatora WPA 120 do kotła zasypowego Wenus ECO.
Sterownik, wentylator oraz króciec odcinający powietrze dostępne są do kupienia w naszym sklepie internetowym: www.esklep.zebiec.pl
- Instrukcja obsługi kotła Wenus Eco
- Deklaracja zgodności kotła Wenus Eco
- Zaświadczenia 5 klasy i Ecodesign – Wenus Eco 11 kW
- Zaświadczenia 5 klasy i Ecodesign – Wenus Eco 16 kW
- Zaświadczenia 5 klasy i Ecodesign – Wenus Eco 21 kW
- Karta produktu kotła Wenus Eco
- Etykieta energetyczna kotła Wenus Eco 11 kW
- Etykieta energetyczna kotła Wenus Eco 16 kW
- Etykieta energetyczna kotła Wenus Eco 21 kW
- Instrukcja sterownika Elster Luksus Eko PID
- Instrukcja montażu sterownika Elster z wentylatorem wyciągowym
- Instrukcja sterownika ST-880 zpid
- Instrukcja montażu sterownika TECH ST-880 z wentylatorem wyciągowym
- Zaświadczenie potwierdzające proces zgazowania
| KOCIOŁ | Wysokość | Szerokość | Głębokość | A | B | C | D | E | F | G |
| WENUS ECO 11 | 1174 | 472 | 1004 | 174 | 332 | 159 | 971 | 843 | 686 | 409 |
| WENUS ECO 16 | 1174 | 513 | 1004 | 175 | 332 | 159 | 971 | 1004 | 845 | 456 |
| WENUS ECO 21 | 1254 | 577 | 1004 | 190 | 332 | 159 | 1051 | 843 | 686 | 512 |
| Wyszczególnienie | J.m. | WENUS ECO 11 | WENUS ECO 16 | WENUS ECO 21 |
| Klasa efektywności energetycznej | B | B | B | |
| Znamionowa moc cieplna | kW | 11 | 16 | 21 |
| Współczynnik efektywności energetycznej | 84 | 84 | 84 | |
| Paliwo | węgiel kamienny | węgiel kamienny | węgiel kamienny | |
| Zakres pracy | kW | 3,3÷11 | 4,8÷16 | 6÷21 |
| Pojemność komory zasypowej | dm³/kg | 21/15 | 24/17 | 40/28 |
| Pojemność wodna kotła | L | 74 | 82 | 99 |
| Wymagany min. ciąg kominowy | Pa | 18 | 20 | 25 |
| Minimalna wysokość komina | m | 5 | 5 | 5 |
| Minimalny przekrój komina | cm x cm ø cm |
20 x 14 ø 18 |
20 x 14 ø 18 |
20 x 14 ø 18 |
| Średnica czopucha | mm | ø 159 | ø 159 | ø 159 |
| Maksymalne ciśnienie robocze | bar | 1,5 | 1,5 | 1,5 |
| Maksymalna temperatura wody | °C | 90 | 90 | 90 |
| Sprawność cieplna | % | 90,8 | 90,6 | 90,6 |
| Zużycie paliwa przy pracy z mocą min. i nomin. | kg/h | 0,53÷1,78 | 0,78÷2,61 | 0,96÷3,4 |
| Temperatura spalin przy pracy z mocą nomin. | °C | 123 | 134 | 132 |
| Min. bezpieczna pojemność zbiornika akumulacyjnego | dm³ | 500 | 500 | 750 |
| Króćce wody wylot/powrót | G 1½” wewnętrzny | G 1½” wewnętrzny | G 1½” wewnętrzny | |
| Masa kotła bez wody | kg | 272 | 297 | 345 |
| Klasa kotła wg PN-EN 303-5:2021-09 | Klasa 5 | Klasa 5 | Klasa 5 | |
| Ecodesign | tak | tak | tak |
| Kotły „Zębiec” |
Paliwo | Moc cieplna [kW] | Powierzchnia pomieszczeń [m2] w zależności od współczynnika przenikania ścian budynku (docieplenia) | |||
| U > 1 [W/m2K] | U ~ 0,7 [W/m2K] | U ~ 0,5 [W/m2K] | U ~ 0,3 [W/m2K] | |||
| bez docieplenia | ~5 cm styropianu | ~8 cm styropianu | >10 cm styropianu | |||
| WENUS ECO 11 | węgiel kamienny |
11 | 95 | 110 | 130 | 170 |
| WENUS ECO 16 | węgiel kamienny |
16 | 135 | 150 | 180 | 235 |
| WENUS ECO 21 | węgiel kamienny |
21 | 180 | 210 | 250 | 355 |
WENUS ECO kocioł na węgiel
| Otwór zasypowy | Komora zasypowa po wyjęciu blachy zsypu | ||||
| wysokość [mm] | szerokość [mm] | szerokość [mm] | głębokość [mm] | wysokość [mm] | |
| WENUS ECO 11 | 200 | 233 | 233 | 370 | 235 |
| WENUS ECO 16 | 200 | 276 | 276 | 370 | 235 |
| WENUS ECO 21 | 200 | 334 | 334 | 370 | 315 |
